电缆输送机/ 电线敷设机/放电缆设备 使用方便 商道网

来源:网络 作者:网友投稿 浏览:2316次 时间:2016-12-30


一、概述

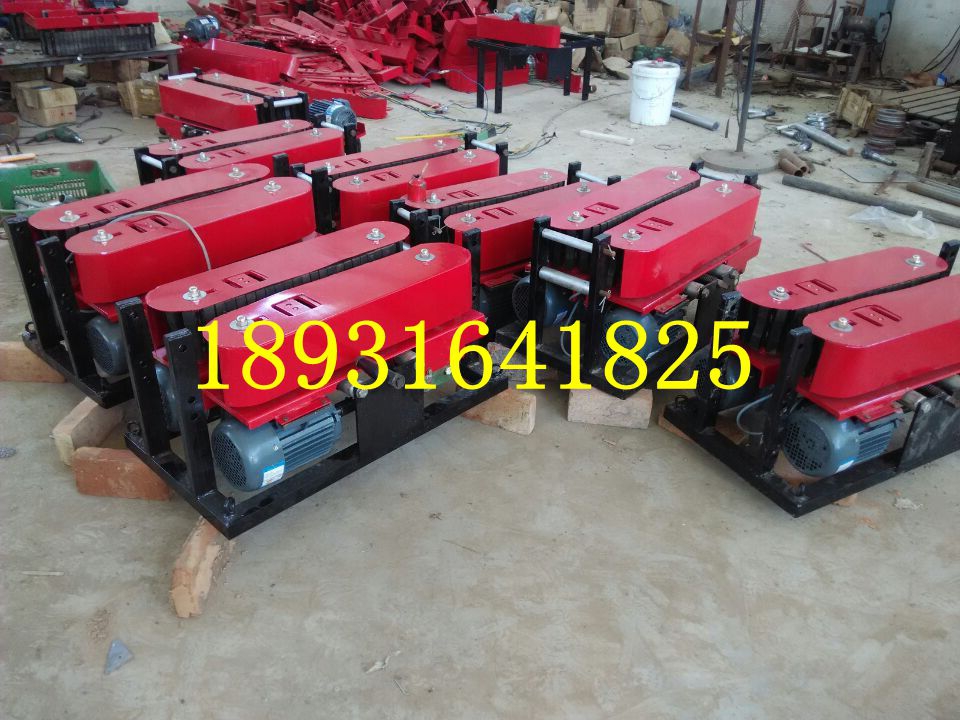

     本厂生产的DSJ-160型电缆输送机是电力,石油,化工,工业新建,扩建电厂,变电站及城网改造输送电缆的理想机械。它适用于在任何形式的电缆桥架,沟道及电缆排管内,输送各种电力电缆和控制电缆,使用该设备从根本上改变了人工输送电缆的现象,可节约大量劳动力,改善劳动条件,降低劳动强度,提高工作效率和确保安全。各种规格的电缆集中大批量输送时,更能提高经济效益。实践证明,正确使用YKM-6型系列型号电缆输送机,不会造成电缆绝缘损伤,为了机械正常运行,减少故障,延长使用寿命,请仔细阅读本说明书。

二、主要技术数据

型号

DSJ-160

DSJ-180

拉力(公斤)

700

900

牵引速度(米/分)

9

9

电动机

1.1KW×2      1400转/分

1.5KW×2     1400转/分

外形尺寸(毫米)

950×500×400   长×宽×高

1000×530×400   长×宽×高

输送机重量(公斤)

150

180-200

可输送电缆外径

Φ30―160mm

Φ30―200mm

传动化

I=45

I=45

橡胶片

厚25mm

厚25mm

 三、机械组成部件

    DSJ-160型电缆输送机由:输送机(10台)、单控制箱(10台)、电缆盘支架(2个)、滑轮(100个)、导向滑轮(20组)、电气总控制箱(1个)等组成。

(一)输送机

    输送机是输送电缆的主要设备由左右传送机构、电动变速箱、压紧机构、调整机构、链轮、犁带、支架外罩等组成。


(二)滑轮

    滑轮主要用于撑托电缆,以减少输送电缆时的摩擦力,滑轮机构可以方便地固定在电缆桥架上或可以随意放在地面上,不需固定。

    (三)导向滑轮

    导向滑轮,用于拐弯处电缆导向,并确保电缆弯曲半径在允许范围内。

    (四)电缆盘支架

    电缆盘支架为千斤顶式结构,靠千斤顶的升降来托起或降落电缆盘,可承重7-20吨电缆盘。

    (五)控制台

    控制台是电气控制的主要设备,可同时控制10台输送机的前进、后退、停止动作。



 电缆输送机主要部件:

1、框架    2、罩壳    3、橡胶条    4、导柱    5、电动机

        6、变速箱    7、左右滚排机构




(二)性能

输送电缆过程中可在控制台上进行整套机组运转(前进、后退)及停止的操作,各输送机上的转换开关(LW),可预置输送机犁带的转动方向。本机设有短路保护,当动力回路的任何一点发生短路时,自动开关均能自动跳闸,断开总电源。

(三)安全措施

为保障输送电缆过程中的人身安全,各输送机均通过YZ-3×6+1×4电源线中的4mm2导线在控制台统一接地;同时控制台内的总电源开关采用了漏电自动开关,当漏电或触电电流达到30mA时,可在0.1秒内切断电源。

五、使用、维护和注意事项

(一)使用方法

1、根据电缆桥架、电缆沟道的形式及路线,布置并固定好输送机,输送机安装应与电缆所在的支架层同一方向,以便于排电缆,并将滑轮安装在相应位置上,每台输送机之间间隔可根据牵引力计算结果和现场情况决定,按一般的经验考虑,可取35米以内,两台输送机之间间隔可应每1.5米—2.5米左右一只滑轮,为减少电缆承受的侧压力,拐弯,进口均应布置一台输送机,拐弯部位按电缆允许弯曲半径布置导向滑轮(约2组)。

2、选择好放置控制台的位置,将外壳可靠接地,然后接好电源进线(其截面不应小于3×10+1×6),即可在控制台上试动作(不带动输送机),分别操作前进,停止,后退按钮,动作无误,即可断开总电源开关。

3、测量动力及操作回路的绝缘电阻,一般不小于0.5MΩ将输送机上的转换开关LW、置“O”位置,逐台检查输送机的机械状态,应良好,无卡涩或其他异常现象,合上控制台上的总电源开关。

1)将转换开关LW置于“1”或“2”位置,按前进按钮,输送机犁带转动,其方向应与电缆所需前进方向一致,然后按停止按钮,输送机犁带停止传送。


2)按后退按钮输送机犁带朝相反方向转动,按“停止”按钮,输送机犁带停止转动。


3)按上述方法进行电气传动试验并确认无误时,即可把左右犁带之间距离调节好,使之略大于电缆直径,以备投入使用。

4)将所敷电缆盘运到指定位置,架在电缆盘支架上,用手盘动灵活为准。

5)准备工作就绪即可开始输送电缆,开始输送时,由人先将电缆拉到第一台输送机附近,启动输送机,把电缆头穿入犁带之间,电缆随着犁带的转动。往前运动,当电缆头穿出输送机后。可放在滑轮上,由输送机推引向前。

(二)维护

1、凡是暴露在外面的磨擦面,转动部位。

2、本机变速箱及轴承,至少半年注黄油一次,每个工程完毕后要修理一次。

3、发现输送机运转不正常时,应立即停机检查,排除故障后方可使用。

(三)注意事项

1、当任何一台输送机不转动时,应立即松开压紧装置,严禁在不松开压紧装置的情况下,强拉电缆以免导致电缆承受拉力过大和损坏机械。

2、每输送完几根电缆后,要及时检查各部位的螺栓是否松动,以避免各部位接合不好。

3、严禁在带电情况下,将电源插头插入或拔出,以免发生危险。

4、在运输或搬运时,严禁摔、砸输送机控制台及电源线。

5、在任何情况下,不允许同时引送两根或两根以上电缆。

6、在使用之前,一定要调整单机变速箱的位置统一。

六、可能发生的故障及排除方法

故障

原  因

排 除 方 法

单台电动机不转动

1.电路故障,如:线路断线,插头、开关接点,接线柱等接触不良。

2.电机绕阻断线。

1.根据具体情况,检查排除故障

2.更换同型电动机

全线突然停止前进

1.单台电动机过负荷,造成控制台内主接触器跳闸。

1.找出过负荷的输送机,查明原因,并排除故障

2.电路发生短路或漏电,造成控制台内总开关跳闸。

1.查明故障点,并排除之,重新合闸。

电动机转动,左排犁带不转动

1.马达变速箱齿轮啮合不好。

2.链轮调整螺丝松动。

3.齿轮损坏。

1.调整变速箱和齿轮箱的配合。

2.调整链轮,检查调整螺丝。

3.更换新的齿轮。

右排犁带不转动

同上

同上

电缆不往前运动

1.左右犁带未夹紧电缆。

2.犁带磨损太厉害。

1.夹紧电缆。

2.更换新的犁带。
